Πλεονεκτήματα:
1) Γρήγορη ταχύτητα, υψηλό βάθος και σχεδόν καμία παραμόρφωση.
2) Στο δωμάτιο ή τους ειδικούς όρους για τη συγκόλληση και τον εξοπλισμό συγκόλλησης. παραδείγματος χάριν, ένα απλό λέιζερ από το μαγνητικό πεδίο. η ακτίνα δεν θα αντισταθμιστεί το λέιζερ σε ένα κενό, τον αέρα και κάποιο αέριο στο περιβάλλον θα μπορούσε να εφαρμόσει τη συγκόλληση, και πέρασε το διαφανές υλικό γυαλιού ή ακτίνων στη συγκόλληση
3) Μπορέστε να ενώσετε στενά το δύσκολο υλικό λειωμένων μετάλλων, όπως το τιτάνιο, ο χαλαζίας κ.λπ. Μπορέστε να ενώσετε στενά το υλικό isomerism με την καλή ποιότητα.
4) Πυκνότητα υψηλής δύναμης μετά από την εστίαση λέιζερ. Όταν η συγκόλληση κομματιών προς κατεργασία υψηλής δύναμης, αναλογία βάθους μπορεί να είναι 5:1, tiptop μπορεί να είναι μέχρι 10:1
5) Μπορέστε να χρησιμοποιηθείτε για η συγκόλληση. Η ακτίνα λέιζερ στρέφεται σε ένα φως, και κάνει τον ακριβή προσδιορισμό θέσης μπορεί να χρησιμοποιηθεί στη μαζική παραγωγή, αυτοματοποίησε ένα μικρό κομμάτι μέσα. η ομάδα συγκόλλησης
6) Για να είναι ενωμένες στενά απρόσιτες περιοχές, μια τέτοια μεγάλης απόστασης συγκόλληση, επαφή με την ευελιξία.
Συμπεριλαμβανόμενες μηχανή λεπτομέρειες μερών

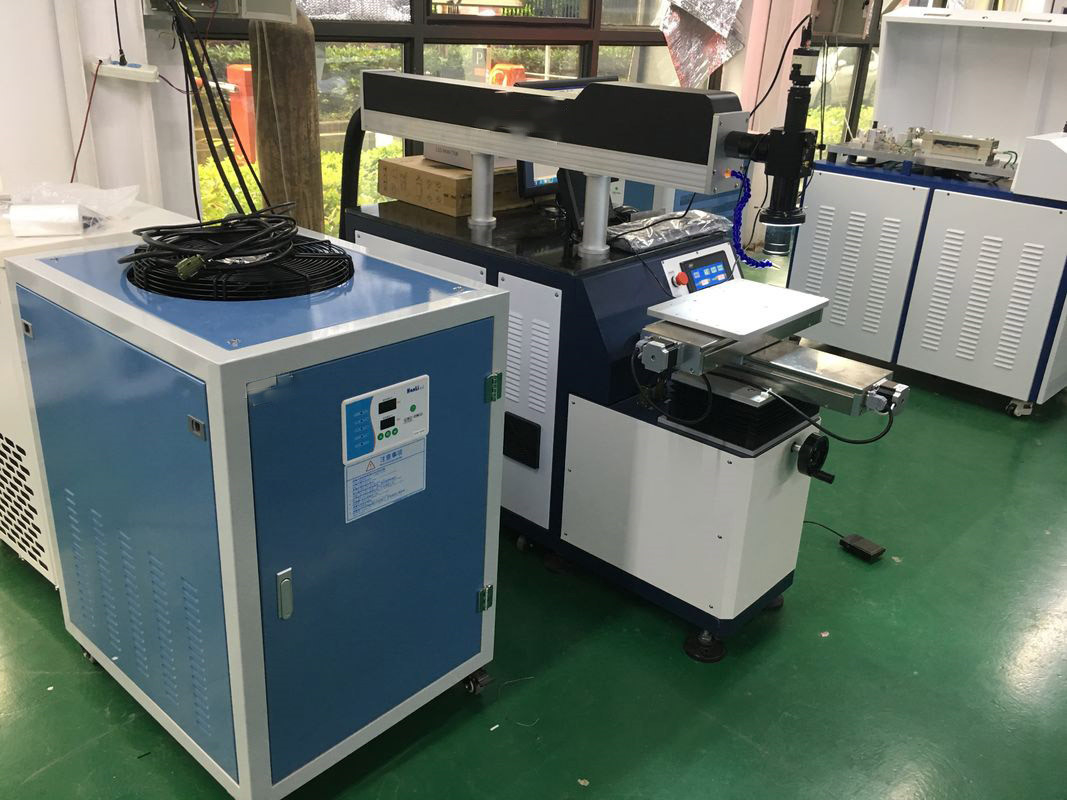

Αυτός ο εξοπλισμός αποτελέσθηκε από τις πηγές λέιζερ (αίθουσα χρυσής επένδυσης), την παροχή ηλεκτρικού ρεύματος λέιζερ, το σύστημα ψύξης, το τοποθετώντας σύστημα λέιζερ, σύστημα εστίασης, δύο συστήματα συνδέσμων άξονα, το βιομηχανικά σύστημα ελέγχου PC, το σύστημα οργάνων ελέγχου CCD, κ.λπ.
Κύριο τεχνικό πρότυπο της μηχανής
1) Παροχή ηλεκτρικού ρεύματος λέιζερ
Η ισχύς λέιζερ του κύριου κυκλώματος ή του κυκλώματος, που προκαλείται από το κύκλωμα ελέγχου ή το κύκλωμα, το κύκλωμα προστασίας, με ένα ρεύμα, και τη συσκευή προστασίας κυκλοφορίας, το ρεύμα, το πλάτος και τη συχνότητα θα μεταφερθεί. η δύναμη έχει κάνει επίσης τις λειτουργίες κυμάτων μπορεί να βασιστεί στην ανάγκη στην οργάνωση τα κυματοειδή παραγωγής, για διαφορετικά συγκολλώντας υλικά. η ισχύς της τρέχουσας επιτροπής λειτουργίας και το πλάτος και η συχνότητα, η εργασία εκείνης της λειτουργίας. οι συγκεκριμένοι δείκτες του ως εξής:
Παροχή ηλεκτρικού ρεύματος εισαγωγής: τριφασικός/50Hz/40A 380v±5%
Εκτίμηση παροχής ηλεκτρικού ρεύματος: 15KW
Σφυγμός που λειτουργεί τρέχον 0-500A
Όριο αστάθειας παροχής ηλεκτρικού ρεύματος: ≤ ±5%
2) Πηγή λέιζερ:
Οι πηγές λέιζερ υιοθετούν τη μακριά κοιλότητα πορσελάνης διάρκειας ζωής από το U.K (υψηλή επίδοση, καλή θερμότητα - η σταθερότητα, αντιστέκεται στη διαβρωτική, υψηλή μετατροπή της ηλεκτρικής ενέργειας φωτογραφιών. Ο καλός τρόπος ακτίνων, μπορεί να επιτύχει για να συνεχίσει), διπλός xe-λαμπτήρας και ενιαία κοιλότητα λέιζερ.
3) Σύστημα ψύξης
Οι πηγές λέιζερ πρέπει να είναι με το καθαρό νερό αποστάζουν το νερό.
Σύστημα ψύξης της θερμοκρασίας ύδατος, εξ αιτίας της αστυνομίας και της προστατευτικής λειτουργίας.
Κυκλοφορία με το δροσερό τρόπο:
Πεδίο ελέγχου θερμοκρασίας: 20-25°C
Σταθερότητα θερμοκρασίας: ±10c
Ρεύμα δροσίζοντας νερού: 20-35L/min
Προστασία αποτυχίας: Η δύναμη λέιζερ με μια αλυσίδα να ρεύσει για να προστατεύσει και περισσότερη θερμή προστασία
Δύναμη ψύξης: 5P
Για τη χρήση της προστασίας νερού: >3 μήνας
4) Τοποθετώντας σύστημα λέιζερ:
Χρησιμοποιεί μια ακτίνα λέιζερ ημιαγωγών ως οδηγίες για ένα οπτικό σύστημα των κανόνων και της εργασίας προκειμένου να υποδειχθεί η θέση.
5) Οπτικό και σύστημα εστίασης:
Υιοθετήστε την ενιαία παραγωγή λέιζερ, που ενώνει στενά την εστίαση F=100mm (f=80/120/150mm προαιρετικό)
Μέγεθος Facula: 0.21.5mm, ταιριάζουν με το σύστημα illume και την ίδια συσκευή προστασίας αερίου άξονα.
6) CCD ελέγχει το σύστημα:
Υιοθετήστε το ίδιο σύστημα οργάνων ελέγχου άξονα, (αντιστοιχία 9,2» γραπτό LCD), μεγάλο πολλαπλάσιο 20 φορές τόσο.
Εφαρμογή:
Εφαρμογή βιομηχανική: Για τη βιομηχανία κινητής επικοινωνίας, τις τέχνες και τις τέχνες και τα κοσμήματα, και τα ηλεκτρονικά συστατικά, την εμφάνιση αισθητήρων, τα μηχανήματα ακρίβειας, το υλικό, τα ανταλλακτικά για το αυτοκίνητο, κ.λπ.
Υλικό εφαρμογής: Το ανοξείδωτο, σαφής χάλυβας άνθρακα, χάλυβας κραμάτων: η συγκόλληση και το ανοξείδωτο, ο χάλυβας μεταξύ της συγκόλλησης και του χάλυβα χαμηλού άνθρακα ανοξείδωτου, το ανοξείδωτο 316 χάλυβα -310, ο χάλυβας κραμάτων και 347 το νικέλιο, διαφορετικά επίπεδα νικελίου, τιτάνιο, νικέλιο, κασσίτερος, χαλκός, αργίλιο, νιόβιο, χρυσός, ασημένιος του μετάλλου ή αναμιγνύουν το ίδιο μέταλλο για τη συγκόλληση. Χαλκός και νικέλιο, τιτάνιο, χαλκός και νικέλιο, τιτάνιο, χάλυβας τιτανίου, μολυβδαίνιου, ορείχαλκου, χαλκού και χαμηλού άνθρακα, χαλκός, μέταλλο για τη συγκόλληση.
Περίπτωση εφαρμογής: η μηχανή συγκόλλησης λέιζερ χρησιμοποιείται ευρέως στα κοχύλια μετάλλων τηλεφωνικών μπαταριών κυττάρων, τη συγκόλληση, τη συγκόλληση πλαισίων γυαλιού, τη συγκόλληση πληκτρολογίων, τη συγκόλληση χάλυβα πυριτίου και το ανοξείδωτο στη συγκόλληση, τα έπιπλα και το κενό, το φλυτζάνι, το κύπελλο, την πόρτα - λαβή και τα βουλώματα σπινθήρων, το φίλτρο, το λίπος, έναν σωλήνα θέρμανσης, κ.λπ.
Παράμετρος απόδοσης
| Πρότυπο |
ST-TW300 το /ST-TW400 το /ST-TW500 το /ST-TW600 (προαιρετικό) |
| Μήκος κύματος |
1064nm |
| Πηγές αντλιών |
Διπλός xe-λαμπτήρας |
| Max.power |
300W (400w 500w 600w προαιρετικό) |
| Μέγιστη ενιαία ενέργεια σφυγμού |
60J |
| Πλάτος σφυγμού |
0.1~20.0ms |
| Sequency συχνότητα |
0~200Hz |
| Μέγεθος σημείων συγκόλλησης |
0.2~1.5mm |
| Βάθος συγκόλλησης |
0.1~3.0mm |
| Συγκόλληση ακολουθίας |
15mm/s |
| Παρατηρήστε το σύστημα |
Όργανο ελέγχου CCD |
| Προσδιορισμός θέσης |
Ένδειξη κόκκινου φωτός |
| Σύστημα ψύξης |
Υδρόψυξη |
| Δύναμη ψύξης |
3P |
| Μέγεθος παράστασης |
1800mm*1000mm*2000mm |
| Απαίτηση ηλεκτρικής ενέργειας |
15kW, τριφασικά |
| Απαίτηση παροχής ηλεκτρικού ρεύματος |
380V±10%, 50Hz, 40A |
Απαίτηση εργασιακών περιβαλλόντων:
1) Χρησιμοποιημένος στη θερμοκρασία δωματίου
2) Απαίτηση ηλεκτρικής ενέργειας παροχής ηλεκτρικού ρεύματος: Τριφασικό 380V 50Hz.
3) Δίκτυο παροχής ηλεκτρικού ρεύματος: ± 5%, η διακύμανση σύμφωνα με το διεθνές δίκτυο. ένα 5% περισσότερο εύρος, και με μια αυτόματη, σταθερή ροή.
4) Κοντά στην εγκατάσταση δεν πρέπει να είναι καμία ισχυρή ηλεκτρομαγνητική παρέμβαση. η εγκατάσταση αποφεύγει κοντά τους σταθμούς ηλεκτρονόμων ραδιοσταθμών ή έναρξης.
5) Τα θεμέλιά του λιγότερο από το εύρος δόνησης: 50um, λιγότερο από 0. 05g είναι λιγότερο από 3. για να αποφύγει το γραμματόσημο έξω ένας τέτοιος μεγάλος αριθμός εξοπλισμών εργαλειομηχανών πλησίον.
6) Οι διαστημικές απαιτήσεις εξοπλισμού να εξασφαλιστεί ότι δεν υπάρχει καμία σκόνη καπνού, αποφεύγουν και λειαντικό μέταλλο σκόνης για το σοβαρό περιβάλλον εργασίας.
7) Μερικά από το περιβάλλον πρέπει να είναι να αποτραπεί στατικός το πάτωμα, και η ενίσχυση της ασπίδας, κ.λπ.
8) Η εργασία του νερού για να δροσίσει την ποιότητα νερού απαιτεί, για να χρησιμοποιήσετε αποστάξτε το νερό, ή μπορεί να μην χρησιμοποιήσει το νερό βρύσης και το μεταλλικό νερό για ένα υψηλότερο ιόν μετάλλων ή άλλο μεταλλικό νερό.
Δείγματα αυτής της μηχανών συγκόλλησης λέιζερ για την αναφορά:
